絕緣膠墊規格標準全匯總-金能電力

發布時間：2017-05-18 作者：金能電力 來源：金能電力 點擊:

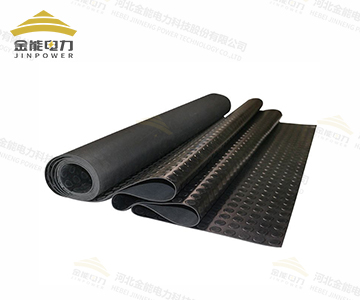

防靜電絕緣膠墊圖片展示

防滑絕緣膠墊圖片展示

配電室、變電所專用絕緣膠墊展示

絕緣膠墊適用電壓等級
    級別                    0      1      2            3
適用電壓等級（A.C,V）     380    3000   10000(6000)   6000
    絕緣墊尺寸允許誤差
       特殊型                  卷筒型
長度       寬度                 寬度
1000±25 600±15               610±15
1000±25 1000±25              760±15
1000±25 2000±25              915±25
                                1220±25
絕緣膠墊的最大厚度（mm）
級別      0    1    2    3
最大厚度   6.0 6.0 8.0 11.0
    絕緣膠墊國家標準：
    配電室電壓10KV選8mm厚工頻耐壓實驗10000V1分鐘不擊穿，在工頻耐壓實驗18000V,20秒擊穿。
    配電室電壓35KV10-12mm厚工頻耐壓實驗15000V1分鐘不擊穿，在工頻耐壓實驗26000V,20秒擊穿。
    配電室低壓?選5mm厚500V以下工頻耐壓實驗3500V1分鐘不擊穿，在工頻耐壓實驗10000V,20秒擊穿。
    絕緣膠墊國家標準是《DL/T 853-2004帶電作業用絕緣墊》。
    絕緣膠墊國家標準（是生產標準）： HG2949-1999《電絕緣橡膠板》
    絕緣墊試驗標準:
    一般電壓為10KV時，可選用不小于 8mm厚，工頻耐壓實驗10000V，1分鐘不擊穿的絕緣墊膠板；
    電壓為35KV時，可選用不小于10-12mm厚，工頻耐壓實驗15000V， 1分鐘不擊穿的絕緣墊膠板；
    電壓為0.4KV低壓時，可選用不小于5mm厚，工頻耐壓實驗3500V， 1分鐘不擊穿的絕緣墊膠板；
    一、絕緣膠墊試驗方法
    試驗時先將絕緣膠墊上下鋪上濕布或金屬箔，并應比被測絕緣膠墊四周小200mm，連續均勻升壓至表8規定的電壓值（電壓為10KV時，可選用不小于 8mm厚，工頻耐壓實驗10000V，電壓為35KV時，可選用不小于10-12mm厚，工頻耐壓實驗15000V，電壓為0.4KV低壓時，可選用不小于5mm厚，工頻耐壓實驗3500V，），保持1min，觀察有無擊穿現象，若無擊穿，則試驗通過。試樣分段試驗時，兩段試驗邊緣要重合。
    二、絕緣靴工頻耐壓試驗
    將一個與試樣鞋號一致的金屬片為內電極放入鞋內，金屬片上鋪滿直徑不大于4mm的金屬球，其高度不小于15mm，外接導線焊一片直徑大于4mm的銅片，并埋入金屬球內。外電極為置于金屬器內的浸水海棉。
    以1kV/s的速度使電壓從零上升到所規定電壓值的75%，然后再以100V/s的速度升到規定的電壓值，當電壓升到表9規定的電壓時，保持1min，然后記錄毫安表的電流值。電流值小于10mA，則認為試驗通過。
    絕緣隔板表面工頻耐壓試驗
    一、表面工頻耐壓試驗
    用金屬板作為電極，金屬板的長為70mm，寬為30mm，兩電極之間相距300mm。在兩電極間施加工頻電壓60kV，持續時間1min，試驗過程中不應出現閃絡或擊穿，試驗后，試樣各部分應無灼傷，無發熱現象。
    二、工頻耐壓試驗
    試驗時，先將待試驗的絕緣隔板上下鋪上濕布或金屬箔，除上下四周邊緣各留出200mm左右的距離以免沿面放電之外，應覆蓋試品的所有區域，并在其上下安好金屬極板，然后按規定加壓試驗，試驗中，試品不應出現閃絡和擊穿，試驗后，試樣各部位應無灼傷、無發熱現象。
